MR Modulo D125/5IN 100-180M3/60-105CFM ALDES
Module régulation - 11016310

Module régulation MR Modulo D125/5IN 100-180M3/60-105CFM ALDES Référence Fabriquant : 11016310

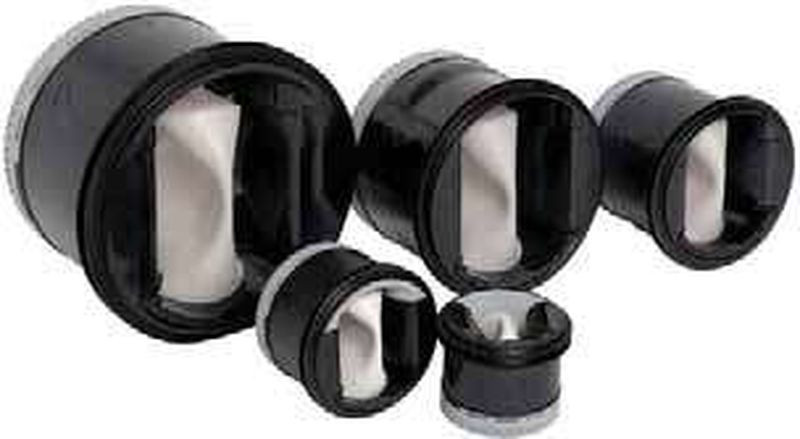

Module de régulation des débits Aldes MR Modulo

Corps en matière plastique (classement en réaction au feu M1) abritant la membrane régulatrice en silicone dans un passage calibré modifiable.

Maintien et étanchéité par joint extérieur périphérique double lèvre en élastomère.

- Tolérance de débit sur sa plage de pression de fonctionnement :
- Q moyen = Q nominal /- 5 m3/h pour MR < 50 m3/h,
- Q moyen = Q nominal /- 10 % pour MR > 50 m3/h.
- Température de fonctionnement : -10°C/ 60°C.
- Certification : UL.

APPLICATION

- Régulation de débit à une valeur prédéterminée quels que soient les changements de pression.
- Pour réseaux circulaires.
- Installation de ventilation, climatisation et de traitement d’air.
- Pression de fonctionnement : sur une plage comprise entre 50 et 250 Pa.
- Pour l'extraction ou le souflage.

MISE EN OEUVRE :

- Réglage manuel et sans outil du débit souhaité en retirant ou non la cale et en tournant la bague rotative.
- S’insère directement dans un conduit circulaire à proximité d’un piquage / d’un terminal.
- Distance de stabilisation du débit d’air :
en extraction : 1 D entre le terminal et le MR placé en aval,
en soufflage : 3 D entre le MR place en amont et le terminal.
- Mise en oeuvre horizontale ou verticale.
- Indications sur le produit : sens du flux d’air, diamètre nominal, code article, pression de fonctionnement, traçabilité, table de correspondance (débit en fonction de la position de la bague cale).
