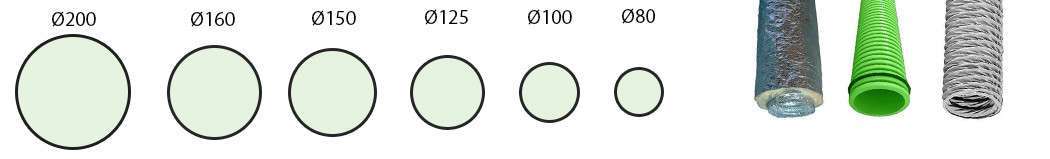

Quel diamètre pour les gaines de VMC
![Quel diamètre pour les gaines de VMC](https://www.econology.fr/media/magpleasure/mpblog/post_thumbnail_file/0/7/cache/1/ece9a24a761836a70934a998c163f8c8/07d295b8dc7a73d9a9a3431ae788599d.jpg)
Quel diamètre pour choisir ses gaines de VMC ? Question très récurrente auprès de notre service client. La réponse est assez simple en simple flux, car les diamètres sont normés en fonction des pièces à extraire. En double flux, beaucoup plus de facteurs interviennent. On fait le point, avec en fin d'article une aide au calcul des débit en fonction des diamètres, et les pertes de charges associées.
Diamètres de gaines VMC simple flux
C'est l'usage de la gaine qui définit le bon diamètre :
- Pièces sanitaires (WC, SDB, buanderie...) : Diamètre 80 mm
- Cuisine : Diamètre 125 mm
- Rejet extérieur : Diamètre 160 mm (anciennement 125 mm)
A noter que logiquement, le diamètre des bouches d'extraction (hygro ou non), ainsi que celui des piquages du caisson de ventilation (là où on vient brancher le conduit sur la VMC) suivent cette convention.
Côté bouche, la gaine peut venir se fixer sur une manchette à joint, une manchette placo ou pour dalle.
NB : A noter que dans le collectif, les diamètres sont généralement de 125 mm, même dans les pièces sanitaires.
Pour connecter 2 gaines entre elles, ou changer le diamètre d'un conduit de ventilation, le mieux est d'opter pour un raccord galva.
Cas particulier les conduits semi-rigides : Initialement dédiées à la ventilation double flux, les gaines semi-rigides sont de plus en plus utilisées en simple flux. En cause leur efficacité aéraulique et sanitaire. Les diamètres standard dans cette famille de conduits sont 75 et 90 mm. Néanmoins, les kits développés par les fabricants en simple flux sont en diamètre 90 mm.
Pourquoi ces diamètres :
Le débit de ventilation (en m3/h) est défini par la vitesse de passage de l'air, et le diamètre de la section de conduit. La vitesse max de passage de l'air est fixée à 4 m/s dans partie logement du réseau (DTU 68.3), notamment de part l'acoustique, qui peut devenir très élevée au-delà de cette vitesse, de part le frottement de l'air. (En ventilation individuelle, on est plus proche des 2 à 3 m/s.)
En diamètre 125 mm (pièce cuisine), une vitesse de 3 m/s correspond à un débit de 132 m3/h. La réglementation requiert un débit max de 135 m3/h en cuisine. Ce diamètre est donc cohérent avec l'ensemble des contraintes de ventilation.
Peut-on mettre des gaines de diamètre différent sur les centrales VMC ? : Oui, dès lors que le diamètre est supérieur. Il faudra donc ajouter un réducteur galva.
Diamètres de gaines VMC double flux
Le réseau aéraulique d'une VMC double flux est le plus souvent divisé entre le réseau primaire et le réseau secondaire

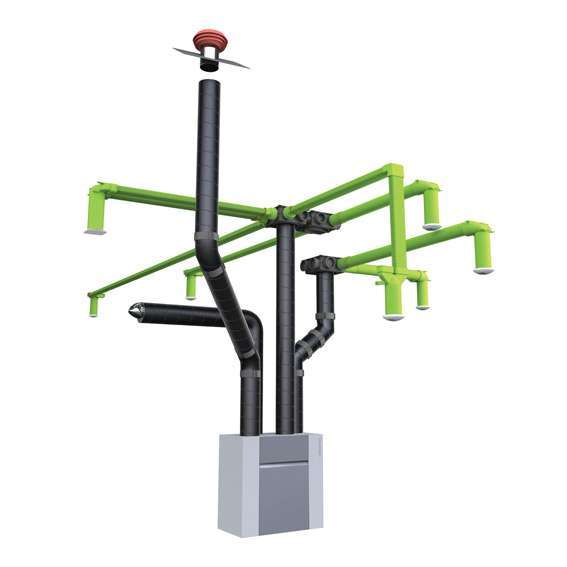

Exemple de réseau aéraulique Atlantic : En gris (conduit mousse PE) le réseau primaire -- En vert (semi-rigide) le réseau secondaire.
Réseau primaire
Le réseau primaire correspond aux conduits de ventilation en amont de la répartition pièces par pièces. Il s'agît des gaines directement connectées à la centrale VMC DF, et qui vont jusqu'aux caissons de répartition (pour l'insufflation et l'extraction) et jusqu'aux prises d'air (pour le rejet d'air vicié et l'air neuf).
Ces gaines correspondent aux piquages de la VMC, à savoir le plus souvent 125 ou 160 mm. On retrouve également du 150, voire des diamètres supérieurs à 160, pour des centrales haut débit.
NB : Il est possible d'installer des gaines de 160 mm sur des piquages 150 voire 125 mm. Cela améliorera les performances acoustiques et acoustiques. L'inverse en revanche est à proscrire.
Cette partie du réseau doit obligatoirement être isolée. Elle peut être constituée de conduits en mousse PE, ou bien de gaines alu isolées.
NB : Concernant les gaines connectées à la centrale, on considère généralement qu'il doit y avoir au moins 6 x le diamètre de la gaine avant d'opérer le premier coude.
Réseau secondaire
Le réseau secondaire correspond aux gaines en aval des caissons de répartition. Elles sont souples ou semi-rigides.
Conduits semi-rigide :
Le semi-rigide en ventilation est disponibles en 4 diamètres standards :
- Diamètre 63 mm - débit max conseillé 22 m3/h
- Diamètre 75 mm - débit max conseillé 34 m3/h
- Diamètre 90 mm - débit max conseillé 60 m3/h
- Diamètre ovale - débit max conseillé 42 m3/h (pour des dimensions de 117*52 mm)
(Le débit max est donné à titre indicatif pour une vitesse de l'air à 3m/s.)
Les accessoires de connexion entre la bouche et le conduit (plenum terminal coudé) permettent de doubler voire tripler le conduit pour obtenir un débit suffisant.
L'usage de ces gaines nécessite d'ajouter tous les accessoires de connexion et de répartition dans la même gamme, car ce sont des réseaux propriétaires.
Pour exemple, le réseau EconoFlex propose une gamme variées, d'accessoires adaptés à chaque diamètre (plenums de répartition, coudes, raccords...)
Conduits souples :
- Le réseau secondaire peut aussi être mis en œuvre avec des gaines souples : Comme en simple flux, on privilégiera du 80 pour les pièces sanitaires, et du 125 pour la cuisine.
Pour simplifier la mise en œuvre du réseau, Econology propose un pack personnalisable pour réseau D125 ou D160.
Calcul débit et pertes de charges à partir du diamètre de conduit :
En double flux, (et même en simple...), il est très utile de pouvoir estimer son débit selon la vitesse de l'air. Cela donne une idée du niveau de charge présent dans les conduits.Formule de calcul du débit d'air : qv = S x v
avec :
qv = Débit volumique (en m3/s ou m3/h)
S = Section de passage en m2 (ou S = (Diam/1000)² x 3.14 / 4)
v = Vitesse du fluide en m/s
Exemple de calcul de débit en m3/h pour un conduit de 125 mm de diamètre et une vitesse de l'air de 3m/s :
Calcul de la section = 0.125² x 3.14 / 4 = 0.00963 m²
Soit qv = 0.00963 x 3 = 0.02889 m3/s
Conversion en m3/h = 0.02889 x 3600 = 104 m3/h
Une vitesse de l'air de 3 m/s dans un conduit de 125 mm donne donc un débit de 104 m3/h
Sur la base de ce calcul, on en déduit les valeurs suivantes pour une vitesse de passage à 3m/s :
Diamètre (intérieur) | Débit (m3/h) à 3m/s | Pression Pa / ml* |
63 | 33 | 2,5 |
75 | 47 | 2 |
80 | 54 | 1.7 |
125 | 132 | 1 |
160 | 217 | 0.8 |
200 | 339 | 0.55 |
*Pascals par mètre linéaire : il s'agît d'une estimation des pertes de charges associées par mètre linéaire de conduit.
