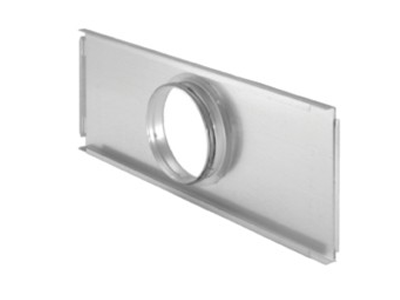

Plaque de raccordement DN200 - Caisson Silencieux CW625 ZEHNDER COMFOSYSTEMS Référence Fabriquant : 990323639
Les caissons silencieux CW12 sont réalisés en tôle d’acier zingué, et possèdent une baffle acoustique.
• Excellente atténuation acoustique
• 10 piquages pour gaines flexibles Comfotube
• Modulaire
• Facile à installer : système de glissière pour lier les éléments
• Pertes de charges réduites
• Possibilité d’installer plusieurs ComfoWell en sérieInstructions de montage
Les composants du système Comfowell sont assemblés grâce à un système de glissière facile à mettre en oeuvre. La connexion aux appareils est rendue possible grâce à la plaque de raccordement en DN160 ou DN180 et l’intégration dans le réseau de ventilation se fera avec la plaque comportant les 10 piquages pour ComfoTube (DN 75 ou DN 90).
Au cas où les gaines Comfotube devaient faire un angle de 90° par rapport à la gaine primaire en DN160/180, il est possible d’ajouter un adaptateur 90° directement sur le silencieux. Les silencieux sont équipés de plaques amovibles d’inspection pour permettre une maintenance du réseau. De ce fait, il est obligatoire de laisser un accès à cette trappe de service.
Pour l'obturation des piquages non utilisés sur la plaque de montage, il faudra découper environ 20 cm de ComfoTube, lui mettre un joint, l’installer dans l’emplacement à boucher dans le caisson et ensuite mettre le bouchon sur ce morceau ce ComfoTube. Pas de bouchon en direct sur la plaque ComfoWell.
Le caisson de distribution renvoi d’angle est un caisson à 3 panneaux ouvrables, qui permet de tourner à 90° dans une installation ComfoWell.
Le caisson Filtrant se place avant le caisson ComfoWell, il s’attache directement dessus et permet de filtrer l’air avec un filtre à charbon actif anti-odeur.
Le Kit de montage permet d’installer les caissons ComfoWell directement sur la VMC ComfoAir Q sans conduits ComfoPipe entre le caisson et la machine. C’est une plaque qui se visse sur le dessus de la VMC, les caissons se vissent sur cette plaque.
