Comfowell Therm 420 ZEHNDER COMFOSYSTEMS
Caisson silencieux 420 DN160 - 990430867

Caisson silencieux 420 DN160 Comfowell Therm 420 ZEHNDER COMFOSYSTEMS Référence Fabriquant : 990430867

La gamme ComfoWell 420 Therm est un système modulaire pré-isolé en tôle galvanisé,compact possédant un revêtement insonorisant et thermique pour un volume d'air de 350 m3/h. Ce système permet plusieurs solutions de raccordement, modulable selon les situations de l'installation. L'isolation interne empêche les pertes de charges et garantit un fonctionnement silencieux du système de ventilation.

ComfoWell 420 Therm est constitué de plusieurs éléments :

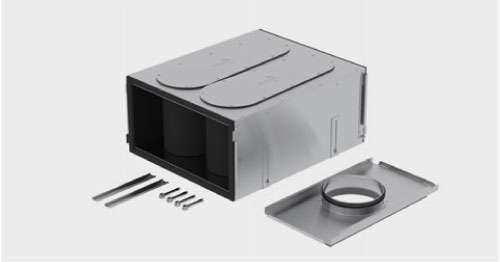

- Le silencieux Zehnder ComfoWell Therm 420 : c'est un boitier de distribution d'air rectangle et compact (avec plaque de raccordement D160) qui possède un silencieux intrégré pour un confort acoustique optimal ainsi qu'une isolation interne avec une faible perte de charge. il peut être installer au mur ou au plafond sur des supports de montage réglables. Les dimensions du silencieux sont de 500 mm de longueur et 420 mm de largeur.

- Module de raccordement ComfoWell Therm 420 4xD90 : ce module dispose de 4 piquages pour raccorder les gaines ComfoTube Therm 90. Ces gaines sont reliées grâce à une glissière de fixation. L'intérieur de ce caisson est isolé et ainsi évite la perte de chaleur ou de froid. Les dimensions du silencieux sont de 325mm de longueur pour 420 mm de largeur et 230mm de hauteur.

- Module de raccordement ComfoWell Therm 420 2xD90 : ce module dispose de 2 possibilités de raccordement pour les gaines ComfoTube Therm 90. Ces gaines sont reliées grâce à un support de serrage sur le tuyau de raccordement au caisson de module. L'intérieur de ce caisson est isolé et ainsi évite les pertes de charges. Les dimensions du silencieux sont de 160mm de longeur pour 420 mm de largeur et 230mm de hauteur.

- Module de pontage ComfoWell 420 : ce caisson permet de franchir des obstacles sur le réseau de distribution d'air comme des poutres de plafond, des conduits d'alimentation ou d'autres éléments bloquants l'installation. L'intérieur est également isolé pour éviter les pertes de charges Les dimensions du silencieux sont de 160mm de longueur pour 420 mm de largeur et 230mm de hauteur.

- Plaque de distribution ComFoWell 420 5xD90 : cette plaque permet de raccorder 5 gaines ComfoTube Therm 90 sur le réseau de distribution.

- Plaque d’obturation ComfoWell Therm 420 : cette plaque sert de plaque de fermeture pour les différents modules.

- Plaque de raccordement ComfoWell Therm 420 D160 : cette plaque permet de raccorder une section de gaine ronde de diamètre 160.

- Bouchon d'étanchéité ComfoWell 420 D90 (2pièces) : ils sont utilisés pour scellement hermétique et thermique des piquages/connexions inutiles aux modules ou aux plaques.

Détail de la gamme ComfoWell 420 Therm :

Montage :

Les divers composants du système ComfoWell Therm peuvent être assemblés à volonté grâce aux modules de raccordement et aux plaques de distribution et de raccordement. Pour éviter les obstacles comme les poutres de plafond, les canalisations ou d'autres éléments bloquants, le système possède un module de pontage qui permet de les contourner. Tous les composants peuvent être connectés hermétiquement grâce à un système de glissière de fixation facile à utiliser. Il est possible également d'ouvrir par le bas le module pour le nettoyage et l'inspection. Tous les accessoires de montages sont inclus.

Système de raccordement :
